Poser un portail coulissant demande de préparer soigneusement chaque étape, depuis les fondations jusqu'aux derniers réglages. Contrairement à un portail battant, son fonctionnement repose notamment sur un rail parfaitement aligné, une zone de refoulement suffisante et une installation précise des différents éléments de guidage.

Avant de commencer, il est donc important de vérifier les dimensions disponibles, de préparer correctement le seuil et les fondations et, dans le cas d'un portail coulissant motorisé, anticipez le passage des gaines électriques ainsi que l'emplacement du moteur pour portail coulissant.

Dans ce guide, Côté Clôture accompagne particuliers et professionnels dans la pose d'un portail coulissant, avec une méthode étape par étape, les outils à prévoir et les principaux points de contrôle pour sécuriser la mise en œuvre et garantir un coulissement fluide et durable.

Bien préparer la pose du portail coulissant

Avant de commencer la pose d'un portail coulissant, prenez le temps de contrôler l'environnement du chantier et de réunir l'ensemble du matériel nécessaire. Une bonne préparation facilite la mise en œuvre et permet surtout d'éviter les écarts de niveau, les défauts d'alignement ou un manque de dégagement au moment de la pose.

Vérifier les dimensions et l'espace disponible

Commencez par contrôler la largeur entre les piliers, la hauteur prévue pour le portail et l'espace disponible du côté du refoulement, qui doit correspondre au minimum à la largeur du portail + 600 mm, cette valeur pouvant varier selon le modèle choisi. Le portail doit disposer d'une longueur suffisante pour pouvoir s'ouvrir complètement sans rencontrer d'obstacle.

Vérifiez également que le terrain permet la réalisation d'un seuil stable et parfaitement nivelé sur toute la zone de déplacement du portail.

Pour un portail coulissant motorisé, anticipez dès cette étape le passage des gaines électriques ainsi que l'emplacement du moteur, des cellules de sécurité et des éventuels accessoires de commande.

Préparer les outils nécessaires

Selon le portail et le type de fixation utilisé, prévoyez notamment :

• un mètre et un crayon de traçage ;
• un niveau à bulle ou un niveau laser ;
• une règle de maçon ;
• une perceuse ou un perforateur ;
• des forets adaptés au support ;
• des clés et outils de serrage ;
• le matériel nécessaire au scellement et aux fixations ;
• les équipements de protection adaptés au chantier.

Pour les professionnels comme pour les particuliers, un contrôle précis des dimensions, des niveaux et des alignements avant la fixation définitive permet d'éviter une grande partie des difficultés rencontrées lors de la pose.

Avant toute intervention, reportez-vous également à la notice de montage du portail : les dimensions de pose, les fixations et les réglages peuvent varier selon le modèle.

Équipez-vous pour la pose de votre portail

Réaliser les fondations et le seuil du portail coulissant

La réussite de la pose d'un portail coulissant dépend en grande partie de la qualité de ses fondations. Le seuil doit constituer une base stable pour les piliers, le rail du portail coulissant et, dans le cas d'une installation motorisée, la motorisation.

Avant de commencer les travaux, reportez-vous à la notice de montage de votre portail afin de vérifier les dimensions de maçonnerie recommandées par le fabricant.

1. Tracer l'emplacement des fondations

Commencez par matérialiser au sol l'emplacement du portail coulissant et de son futur seuil.

Contrôlez notamment :

• la largeur de passage entre les piliers ;
• l'alignement de l'entrée ;
• la longueur nécessaire au refoulement du portail coulissant ;
• l'emplacement du rail ;
• la position prévue du moteur si le portail est motorisé.

Prenez également en compte le niveau final de votre entrée afin d'éviter une différence de hauteur entre le seuil et les surfaces existantes.

2. Creuser la tranchée pour le seuil

Creusez ensuite la tranchée correspondant aux dimensions prévues pour la fondation du portail coulissant.

La profondeur et la largeur de cette fondation dépendent du portail, du terrain et des préconisations du fabricant. Il est donc préférable de ne pas appliquer une dimension standard à toutes les installations.

Pendant le terrassement :

• retirez la terre meuble ;
• obtenez un fond de fouille aussi régulier que possible ;
• vérifiez les niveaux ;
• assurez-vous que la fondation couvre toute la zone prévue par la notice de pose.

Cette étape prépare directement la réalisation du seuil du portail coulissant et la future pose du rail de guidage.

3. Préparer le ferraillage et les gaines

Avant de couler le béton, mettez en place le ferraillage nécessaire au renforcement de la fondation du portail coulissant, conformément aux règles de mise en œuvre applicables au chantier.

C'est également à cette étape qu'il faut anticiper les réseaux si vous souhaitez installer un portail coulissant motorisé.

Selon votre équipement, prévoyez les passages nécessaires pour :

• l'alimentation électrique du moteur ;
• les cellules de sécurité ;
• le feu de signalisation ;
• un clavier à code ;
• un interphone ou un visiophone ;
• les autres accessoires de commande.

Une fois le béton coulé, ajouter une nouvelle gaine devient beaucoup plus contraignant. Cette anticipation évite donc de reprendre le seuil du portail coulissant après sa réalisation.

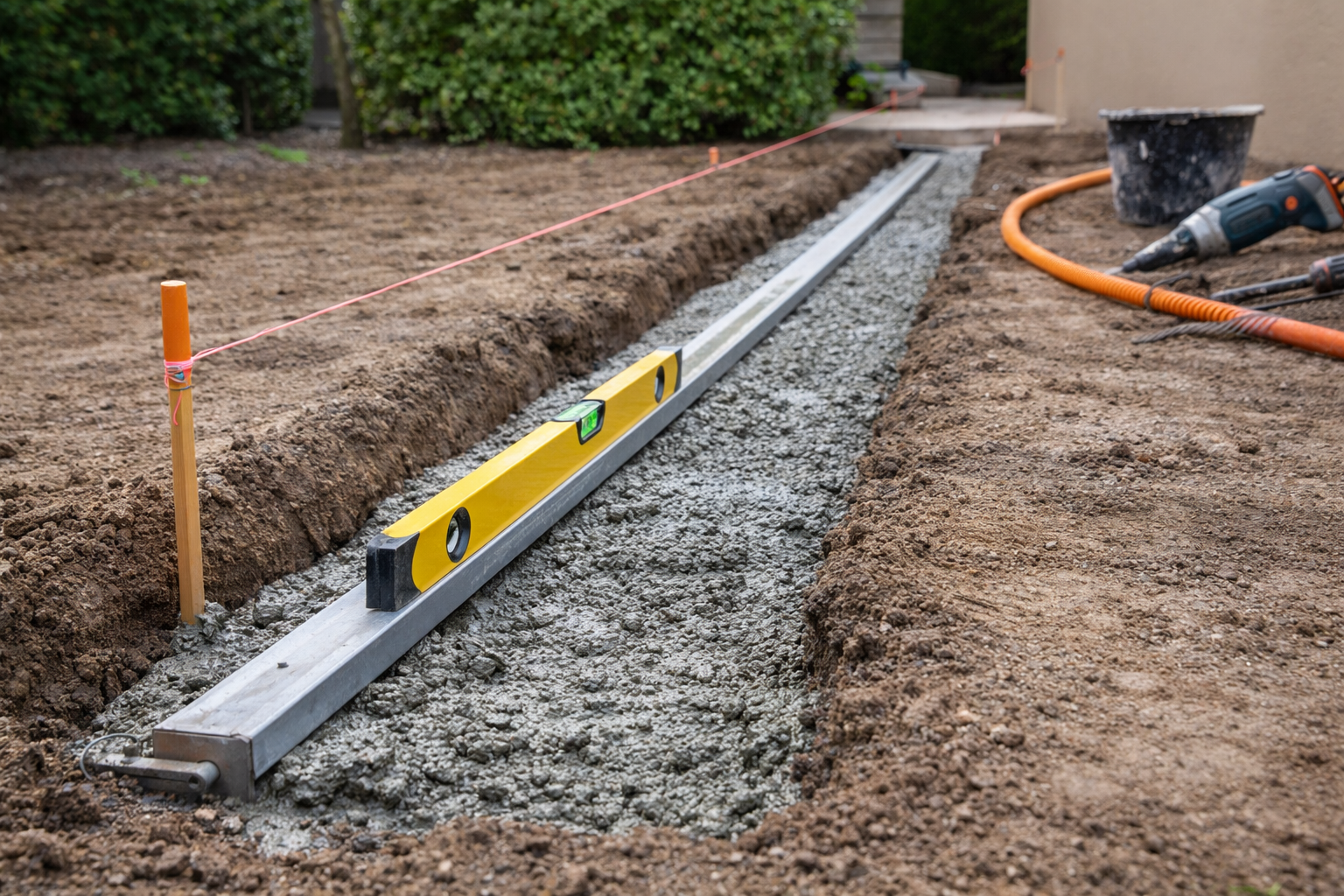

4. Couler et mettre le seuil de niveau

Le béton peut ensuite être coulé sur la zone préparée.

Pendant cette étape, contrôlez attentivement :

• le niveau du seuil ;
• sa planéité ;
• son alignement ;
• la position des réservations et gaines ;
• les éventuels éléments prévus pour la fixation du portail.

La surface destinée à recevoir le rail du portail coulissant doit être suffisamment régulière pour permettre sa pose et son alignement.

5. Respecter le temps de prise avant la pose

Ne posez pas le portail immédiatement après la réalisation du seuil. Le béton doit avoir suffisamment durci avant de recevoir les fixations et les contraintes liées au portail.

Respectez les recommandations associées au béton utilisé ainsi que les indications de la notice de pose du portail coulissant avant de poursuivre l'installation.

Une fois le seuil prêt et suffisamment stable, vous pouvez passer à l'étape suivante : le positionnement et la fixation du rail du portail coulissant.

Trouvez le portail adapté à votre projet

Poser et régler le rail du portail coulissant

Une fois le seuil prêt, vous pouvez passer à la pose du rail du portail coulissant. Cette étape demande de la précision : le rail guide directement le déplacement du vantail et conditionne la qualité du coulissement.

Un rail mal aligné, mal fixé ou posé sur un support irrégulier peut entraîner des frottements, des à-coups ou des difficultés d'ouverture et de fermeture.

1. Tracer l'axe du rail

Commencez par repérer précisément l'emplacement du rail sur le seuil.

Pour cela :

• reportez les cotes indiquées dans la notice de pose du portail coulissant ;
• tracez l'axe de déplacement du portail ;
• vérifiez l'alignement par rapport aux piliers ;
• contrôlez que le rail se prolonge correctement sur toute la zone de refoulement.

Le tracé doit être suffisamment précis pour éviter toute correction importante après perçage.

2. Positionner le rail à blanc

Avant de fixer définitivement le rail, positionnez les différents éléments sur le seuil.

Cette pose à blanc permet de vérifier :

• la continuité du rail du portail coulissant ;
• l'alignement des différents tronçons ;
• le niveau général ;
• l'absence de décalage entre deux éléments ;
• la cohérence avec la course prévue du portail.

Si plusieurs rails doivent être assemblés, portez une attention particulière aux raccords : ils ne doivent pas créer de point dur lors du passage des galets.

3. Percer et fixer le rail

Une fois le positionnement validé, repérez les points de fixation puis percez le support avec un foret adapté.

Fixez ensuite progressivement le rail en contrôlant régulièrement :

• son alignement ;
• son niveau ;
• son maintien ;
• la régularité des raccords ;
• l'absence de déformation au serrage.

Les fixations utilisées doivent être adaptées au support et respecter les préconisations du fabricant.

4. Contrôler le niveau avant la pose du portail

Avant d'installer le vantail, effectuez une dernière vérification sur toute la longueur du rail de portail coulissant.

Le rail doit être :

• propre ;
• droit ;
• correctement fixé ;
• sans obstacle ;
• sans fixation saillante ;
• conforme au niveau prévu pour l'installation.

Passez également la main ou un élément roulant sur les raccords afin de repérer un éventuel point dur.

Installer le vantail du portail coulissant

Lorsque le rail est fixé et contrôlé, vous pouvez procéder à la mise en place du portail coulissant. Cette étape consiste à positionner le vantail sur son système de roulement, puis à installer les éléments qui assurent son guidage et sa fermeture.

Selon le poids et les dimensions du portail, prévoyez plusieurs personnes pour manipuler le vantail en sécurité.

1. Positionner le portail sur le rail

Présentez le vantail dans l'axe du rail du portail coulissant, puis engagez progressivement les galets ou roulettes sur le rail.

Pendant cette opération :

• maintenez le portail vertical ;
• évitez les mouvements brusques ;
• contrôlez que les galets sont correctement engagés ;
• vérifiez que le vantail peut se déplacer sur toute sa course ;
• repérez immédiatement tout point dur ou frottement.

Faites plusieurs essais d'ouverture et de fermeture manuellement avant d'installer les autres éléments.

2. Installer le guide supérieur

Le guide supérieur du portail coulissant permet de maintenir le vantail dans son axe pendant son déplacement.

Positionnez-le selon les cotes indiquées dans la notice de montage, puis vérifiez que le portail reste vertical sans être excessivement serré. Le guidage doit maintenir le vantail tout en lui laissant suffisamment de jeu pour coulisser librement.

3. Poser les butées d'ouverture et de fermeture

Les butées de portail coulissant permettent de définir les positions finales du portail en ouverture et en fermeture.

Avant leur fixation définitive :

• ouvrez complètement le portail ;
• repérez sa position maximale ;
• positionnez la butée d'ouverture ;
• refermez ensuite le portail ;
• vérifiez son positionnement contre le poteau ou le système de réception ;
• installez la butée de fermeture selon les préconisations du fabricant.

Ces éléments doivent arrêter le portail sans provoquer de choc excessif.

4. Installer le système de réception

En position fermée, le portail doit venir se placer correctement dans son système de réception.

Selon le modèle, il peut s'agir d'une gâche, d'un sabot, d'un profil de réception ou d'un dispositif de verrouillage.

Vérifiez que :

• le portail est correctement centré ;
• le vantail reste vertical ;
• la fermeture s'effectue sans forcer ;
• le système de verrouillage fonctionne correctement ;
• aucun élément ne gêne le déplacement du portail.

5. Vérifier le coulissement avant la motorisation

Avant d'installer un moteur, effectuez plusieurs cycles complets manuellement.

Le portail coulissant doit pouvoir s'ouvrir et se fermer sans effort anormal, sans à-coups et sans frottement important.

Si le portail coulisse difficilement lorsqu'il est manipulé à la main, recherchez l'origine du problème avant de poursuivre : alignement du rail, réglage du guide, position des galets ou présence d'un obstacle.

Un portail correctement réglé manuellement constitue la meilleure base avant de passer à la motorisation du portail coulissant.

Motoriser un portail coulissant

Une fois le portail correctement posé et réglé manuellement, vous pouvez procéder à la motorisation du portail coulissant.

Le moteur, la crémaillère et les différents accessoires doivent être installés conformément aux préconisations du fabricant. Avant la mise en service, vérifiez notamment :

• que le portail coulisse librement à la main ;
• que le moteur est correctement positionné ;
• que la crémaillère du portail coulissant est bien alignée ;
• que les cellules de sécurité sont installées et fonctionnelles ;
• que les fins de course sont correctement réglées.

La motorisation ne doit pas compenser un défaut de pose ou un portail qui coulisse difficilement.

Pour aller plus loin, retrouvez notre guide dédié à la motorisation d'un portail coulissant, du choix du moteur jusqu'aux réglages et aux dispositifs de sécurité.

Choisissez votre portail motorisé

Effectuer les réglages et les contrôles de fin de pose

Une fois le portail installé, effectuez plusieurs essais complets d'ouverture et de fermeture avant de considérer la pose du portail coulissant comme terminée.

Le portail doit se déplacer de manière régulière, sans frottement important ni point dur.

Quels points vérifier après la pose ?

Contrôlez notamment :

• le coulissement du portail sur toute sa course ;
• l'alignement du vantail ;
• le réglage du guide supérieur ;
• le fonctionnement des butées ;
• la bonne fermeture dans le système de réception ;
• le serrage des différentes fixations ;
• l'absence d'obstacle sur le rail.

Sur un portail coulissant motorisé, réalisez également plusieurs cycles d'ouverture et de fermeture afin de vérifier le fonctionnement du moteur, des fins de course et des dispositifs de sécurité.

Tester le portail avant sa mise en service

Avant l'utilisation quotidienne, ouvrez et fermez plusieurs fois le portail.

Un portail correctement posé doit :

• coulisser sans à-coups ;
• rester correctement guidé ;
• s'arrêter aux positions prévues ;
• se fermer sans forcer ;
• conserver un fonctionnement régulier sur toute sa course.

Si vous constatez un bruit inhabituel, un frottement ou un décalage, identifiez la cause avant de modifier les réglages au hasard. Vérifiez en priorité le rail, les galets, le guide supérieur et les butées.
