Kit moteur Ditec FACIL (2 vantaux)

Une motorisation à bras articulés pour un usage fréquent

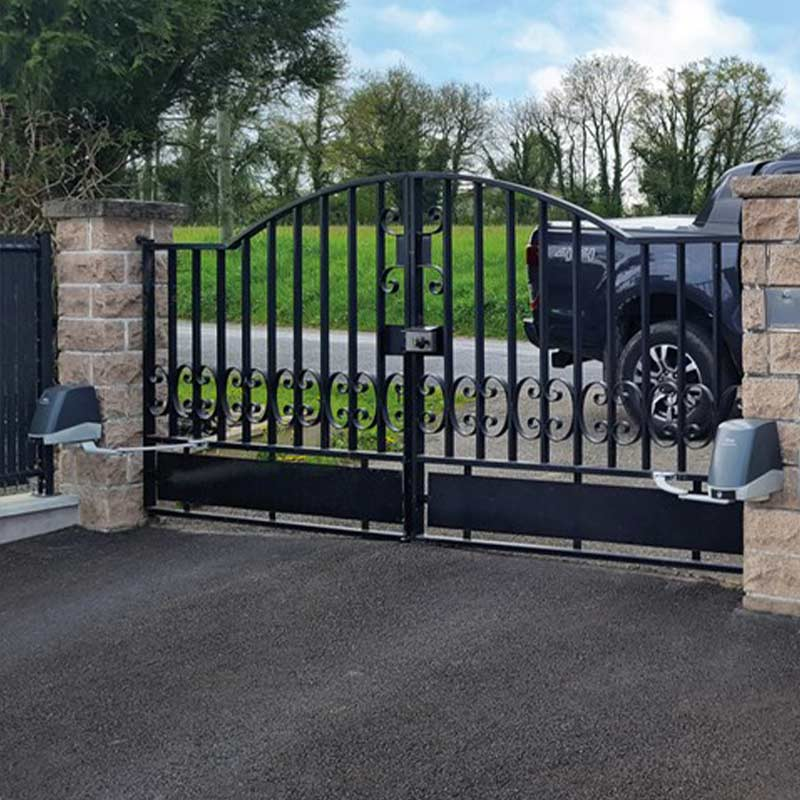

Le DITEC FACIL est une motorisation à bras articulés conçue pour automatiser un portail aluminium battant à 2 vantaux. Adapté à un usage résidentiel régulier à fréquent, il facilite les entrées et sorties au quotidien tout en conservant un déverrouillage manuel en cas de besoin.

Sa classe de service 3 correspond à un usage fréquent, avec des valeurs indicatives de 30 cycles par jour pendant 10 ans ou 200 cycles par jour pendant 5 ans. Ces performances peuvent varier selon le poids des vantaux, les frottements, l’exposition du portail et les conditions d’installation.

Caractéristiques techniques du DITEC FACIL

• Type de motorisation : bras articulés pour portail battant
• Nombre de vantaux : 2
• Alimentation moteur : 24 V
• Absorption : 6 A
• Couple : 200 Nm
• Temps d'ouverture : 12 à 32 secondes pour 90°
• Ouverture maximale : 110°
• Classe de service : 3 – usage fréquent
• Intermittence : S2 = 30 min / S3 = 50 %
• Température de fonctionnement : -20 °C à +55 °C
• Indice de protection moteur : IP54
• Dimensions du moteur : environ 333 × 285 × 188 mm
• Déverrouillage manuel : oui, à clé

Que comprend le kit moteur DITEC FACIL ?

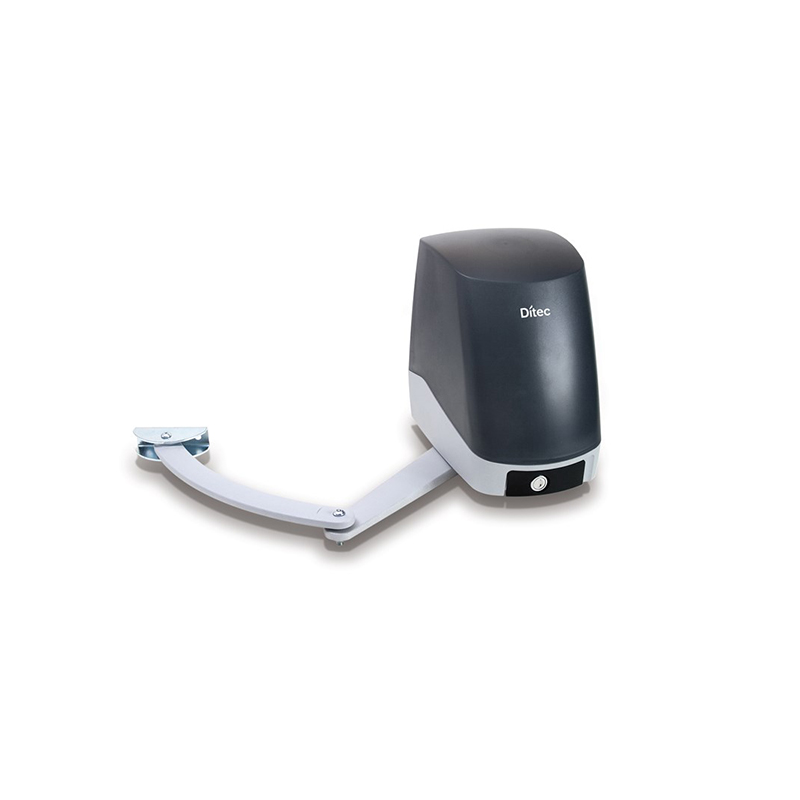

• 2 motoréducteurs DITEC FACIL
• 1 armoire de commande avec récepteur radio
• 2 télécommandes
• 2 photocellules
• 1 feu clignotant

Selon votre installation, des accessoires pour portail et motorisation complémentaires peuvent être ajoutés pour adapter la commande ou la sécurité à votre configuration.

Vérifiez la configuration du portail avant l'installation

Avant la pose, contrôlez que la structure du portail est solide et stable, que les gonds sont en bon état et que chaque vantail peut être manœuvré librement à la main.

La position des moteurs sur les piliers influence directement l'angle d'ouverture. Les cotes d'implantation doivent donc être vérifiées avant la fixation afin de respecter la géométrie prévue par le fabricant et de laisser suffisamment de place au mouvement des bras articulés.

Prévoyez également des butées mécaniques à l'ouverture et à la fermeture. Elles définissent les positions finales des vantaux et participent au bon fonctionnement de la motorisation.

Alimentation et raccordements électriques

Les motoréducteurs fonctionnent en 24 V. L'installation électrique doit être préparée conformément aux préconisations du fabricant et aux règles applicables à ce type d'automatisme.

• Dispositif de coupure omnipolaire avec une ouverture des contacts d'au moins 3 mm
• Disjoncteur différentiel et protection contre les surintensités adaptés
• Séparation des circuits 230 V et des circuits de commande et de sécurité en 24 V
• Câble d'alimentation préconisé : H05RN-F 3G1,5

Sécurité et utilisation du portail motorisé

Les photocellules fournies participent à la sécurisation de la zone de passage lors du fonctionnement du portail. Le système de commande permet également la reconnaissance des obstacles avec limitation des forces.

En cas de panne ou de coupure de courant, le déverrouillage manuel à clé permet de désolidariser la motorisation et de manœuvrer le portail à la main.

Une motorisation à intégrer dans l'ensemble de votre aménagement

Si votre portail s’inscrit dans un projet plus large, pensez à la cohérence entre votre accès et le reste de votre extérieur. Un portail motorisé peut ainsi être associé à un portillon assorti et prolongé par une clôture adaptée à votre aménagement.

Une motorisation à contrôler régulièrement

DITEC recommande de contrôler l'installation environ tous les 6 mois, en adaptant cette fréquence à l'intensité d'utilisation du portail.

• Nettoyer et graisser les pivots et les gonds
• Contrôler les points de fixation
• Vérifier les réglages de force
• Tester les photocellules et dispositifs de sécurité
• Contrôler le fonctionnement du déverrouillage manuel

Une mise en service adaptée à chaque installation

Les réglages et la programmation doivent tenir compte du poids des vantaux, de leur géométrie, des cotes d'implantation et des dispositifs de sécurité. Une assistance à la programmation peut être sélectionnée lors de la commande afin d'être accompagné lors de la mise en service.

Conseil Côté Clôture

Avant de commander votre motorisation, vérifiez la largeur et le poids de chaque vantail, mais également la place disponible sur les piliers, le débattement nécessaire aux bras articulés et la présence des butées d'ouverture et de fermeture.
